|
|
| 鋁管知識 |
您當前位置:首頁 / 鋁管知識 / 衢州廠家直銷的汽車用6061鍛打鋁管生產廠家6061-T6 |
| 衢州廠家直銷的汽車用6061鍛打鋁管生產廠家6061-T6 |
| 雙擊自動滾屏 |
發布者： 發布時間：2025/12/16 閱讀：51次 【字體：大 中 小】 |

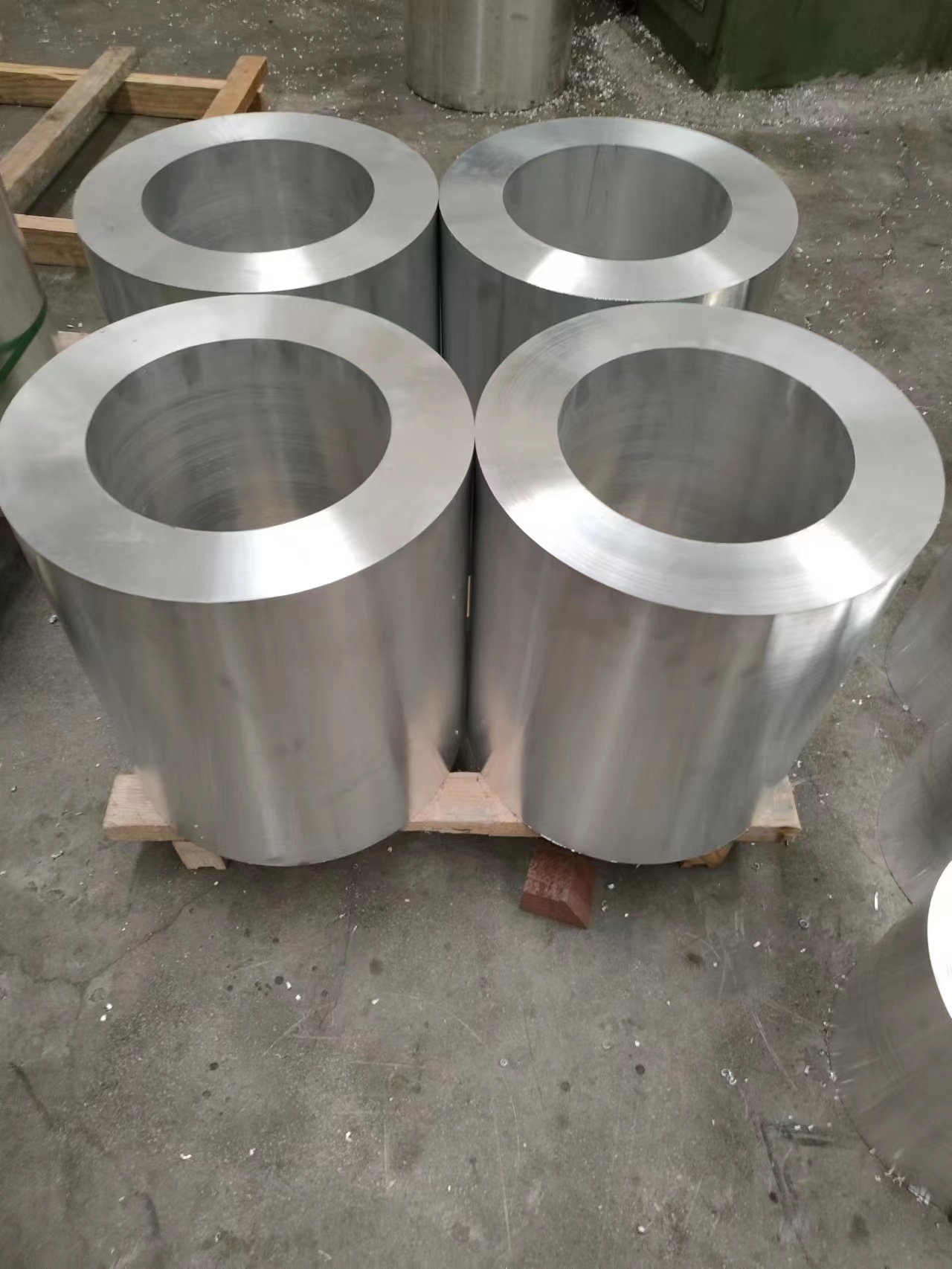

衢州汽車用6061鍛打鋁管簡介
聊城市鑫碩金屬制品有限公司位于山東省聊城市高新區許營鄉海子村 193-1 號，聯系人武經理，電話 15552106135。
經營理念：本著 “以人為本，科技創新，合作共贏” 的經營理念，專業致力于熱鍛鋁管、厚壁鋁管、厚壁無縫鋁管的研發與制造事業。
產品特點
密度小：鋁合金的密度只有鋼鍛件的 34%，銅鍛件的 30%，是輕量化的理想材料。
比強度和比剛度大：比強度大、比剛度大、比彈性模量大、疲勞強度高，宜用于輕量化要求高的關鍵受力部件，其綜合性能遠遠高于其他材料。
內部組織細密：內部組織細密、均勻、無缺陷，其可靠性遠遠高于鋁合金鑄件。
塑性好：鋁合金的塑性好，可加工成各種形狀復雜的鍛件，機械加工余量小，僅為鋁合金拉伸厚板加工余量的 20% 左右，大大節省加工成本。
耐蝕性、導熱性和非磁性良好：鋁鍛件具有良好的耐蝕性、導熱性和非磁性，這是鋼鍛件無法比擬的。
表面光潔美觀：表面光潔、美觀，表面處理性能良好。
產品規格：公司生產的鍛打鋁管材質主要是 6061，生產規格是外徑 200-700 * 內徑 25-100。
技術實力：公司擁有輕合金行業專業的鋁合金技術研發團隊數人，精心為新老客戶提供國標品質的熱鍛無縫鋁管。
市場應用：鋁合金鍛件應用廣泛，目前可生產的鋁合金模鍛件基本可滿足大的飛機、飛船、火箭、導彈、衛星、艦艇、航母以及發電設備、起重設備等的需要，聊城鑫碩金屬制品有限公司生產的鍛打鋁管也可應用于這些領域，同時在建筑型材、灌溉管材等方面也有應用。
衢州汽車用6061鍛打鋁管新聞
一、6061 鋁管概述
（一）基本信息
合金類型：6061 屬于 Al-Mg-Si 系鋁合金，是應用廣泛的變形鋁合金（可通過鍛打、擠壓等工藝加工）。
主要合金元素：鎂（Mg，約 0.8%-1.2%）、硅（Si，約 0.4%-0.8%），此外含少量銅（Cu，約 0.15%-0.4%）和鉻（Cr，約 0.04%-0.35%），通過熱處理可強化性能。
典型狀態：常用狀態包括 T6（固溶熱處理后人工時效）、T4（固溶熱處理后自然時效）等，不同狀態下力學性能差異顯著。
（二）特性
力學性能：強度中等（抗拉強度≥260MPa，T6 狀態），比強度高（強度與密度比值），優于低碳鋼，適合承受中等載荷。
加工性能：
鍛打性能：塑性良好，可通過鍛打工藝制成復雜形狀零件，如管件、法蘭等，但需控制加熱溫度（通常 400-480℃）避免過燒。
切削加工：切削性能中等，需使用鋒利刀具并配合冷卻液。
焊接性能：可采用氬弧焊、氣焊等方法焊接，焊接前需清理表面氧化膜（Al₂O₃）。
耐腐蝕性：表面易生成致密氧化膜，耐大氣腐蝕能力優異，在淡水、海水及多數化工介質中表現穩定，但需避免與銅、鐵等金屬直接接觸導致電偶腐蝕。
導熱性：導熱系數約 180W/(m・K)，適合熱交換器、散熱部件等場景。
二、6061 鋁管的鍛打工藝要點
（一）鍛前準備
原材料檢驗：
檢查管材表面是否有裂紋、劃傷、氣泡等缺陷。
確認化學成分（可通過光譜分析）和力學性能（拉伸試驗）符合標準（如 GB/T 6892、ASTM B221 等）。
加熱處理：
鍛打前需均勻加熱至 400-480℃，保溫時間根據管材厚度調整（通常 1-3 小時），以確保合金充分軟化。
加熱設備推薦使用電爐或燃氣爐，避免火焰直接沖擊管材表面造成局部過熱。
（二）鍛打過程控制
模具要求：
模具需預熱至 150-250℃，減少鍛打時的熱量損失，同時提高模具壽命。
模具表面需光滑并涂抹潤滑劑（如石墨乳、玻璃潤滑劑），降低摩擦阻力，防止粘模。
鍛打方式：
自由鍛：適用于簡單形狀零件，通過錘擊或壓力機使管材產生自由變形，成本低但尺寸精度較低。
模鍛：使用專用模具成型，可生產復雜形狀零件（如帶凸臺、凹腔的管件），尺寸精度高（公差 ±0.5mm），但模具成本高。
變形量控制：
單次鍛打變形量不宜超過 40%，避免因變形過大導致裂紋或組織不均勻。
對于復雜零件，可采用多道次鍛打，每次鍛打后進行中間退火（加熱至 350-400℃，保溫 1-2 小時后空冷），恢復塑性。
衢州汽車用6061鍛打鋁管知識
聊城市鑫碩金屬制品有限公司主要定制鍛打鋁管生產范圍直徑200-700
經過幾十年的努力，世界鋁合金鍛壓生產與技術有了突飛猛進的發展，已形成完整的鋁合金鍛壓生產體系，基本上能滿足國民經濟和國防建設的需要。但是，鋁合金鍛壓生產及鋁合金鍛壓件較之鋁軋制和鋁擠壓來說，仍然規模很小，占鋁材比例很低(2%~3%)。隨著社會經濟發展和技術的進步，特別是節能、環保等對輕量化需求的劇增鍛壓生產發展概況及鋁合金鍛壓技術發展水平·13·
鋁合金鍛壓生產及優質鍛件已遠遠不能滿足社會發展的需求。為了適應這種發展趨勢勢，大力發展鋁合金鍛壓生產及其技術是當務之急
今后鋁合金鍛壓生產的發展方向，一方面是擴大規模，增大產能，增加品種和擴展應用領域，另一方面是在研發和應用新技術、新備、新工藝上下大工夫。其要點歸納如下：1.擴大大規模，增大產能，設計和制造大型的、高速的、多功能各種鍛壓設備，組建若干條大型、先進、多用途的鋁合金鍛壓生產線，滿足市場場需求。2.增加品種，擴大規格范圍，提高鍛壓件質量，滿足國民經濟各部門
既生活各方面以及國防軍工的需求3研發和應用新技術、新工藝、新材料和新設備，不斷提高鋁合金鍛壓生產的技術含量，以達到高產(生產效率高)、優質、多品種、多用途，低成本、高效益以及節能、環保、安全的目的。具體
1)提高鍛壓件的內在質量，提高性價比，提高鋁合金鍛壓件的競爭力。主要是提高它們的力學性能(強度、塑性、韌性、疲勞強度)和可靠度。這需要更好地應用金屬塑性變形的理論；應用內在質量更好的材料，如研發新合金、熔鑄優質坯料；精確進行鍛前加熱和鍛造及熱處理；更嚴格和更廣泛地對鍛壓件進行無損探傷等。
2)省力鍛造工藝的研發，節能降耗，改善環保條件。鍛件的優點是組織致密而且比較均勻，性能優于焊接件和鑄造件，但缺點是需要較大的變形力，因此發展省力的鍛造工藝一直是研究人員熱衷的一個研究領域。目前省力的途徑主要有：①減少拘束系數，實際生產中常用分流的辦法來減少變形抗力；②減少流變應力的方法，實際生產中的超塑性成形、半固態模鍛和液態模鍛均屬于這種方法；③減少接觸面積：④研發新的鍛壓方法：⑤減少摩擦陽力。采用新型潤滑劑。
|
|
|
|
|
English
German
Spanish
French
Italian
Portuguese
Japanese
Korean
Arabic
Russian
Indonesian
Vietnamese
